UMLet免费版是一个强大的、独立的UML建模软件。UMLet免费版它能够快速的构建UML序列图，活动图等，并且可以将原型导出为eps，pdf，jpg，svg等格式。我们还可以在Eclipse下面创建自定义的元素。

　　

安装说明

　　安装UMLet免费版：

　　1. 解压完毕后，双击 UMLet.jar。

　　2. 在UMLet中创建一个UML

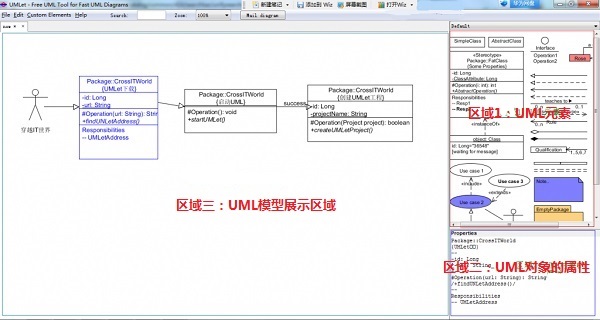

　　2.1 打开UMLet，在右上侧区域内双击想要添加的对象，对象被自动添加到面板中。

　　2.2 选中刚刚添加进来的对象，在右下角的属性面板，可以修改对象的属性。

　　2.3 保存创建完成的UML模型图，也可以导出来为其它格式。

　　在Eclipse下安装UMLet免费版：

　　1. 下载com.umlet.plugin_11.4.0.jar版本。

　　2. 将解压出来的com.umlet.plugin_11.4.0.jar复制到Eclipse下的plugins目录下\eclipse\plugins

　　3. 重启Eclipse，选择File → New → Other→Umlet Diagram，建立UML模型。

　　4. UMLet在Eclipse中的使用方法同上。
