对才使用ABAQUS的小伙伴而言，建立弯管模型还有点难度，那么该怎么办呢?下面就是小编带来的ABAQUS建立弯管模型的具体操作步骤。不要错过哦!

      ABAQUS建立弯管模型的具体操作步骤

      目标：用沿路径扫略的方法在abaqus中建立带弯头的管道模型

      建立扫略路径

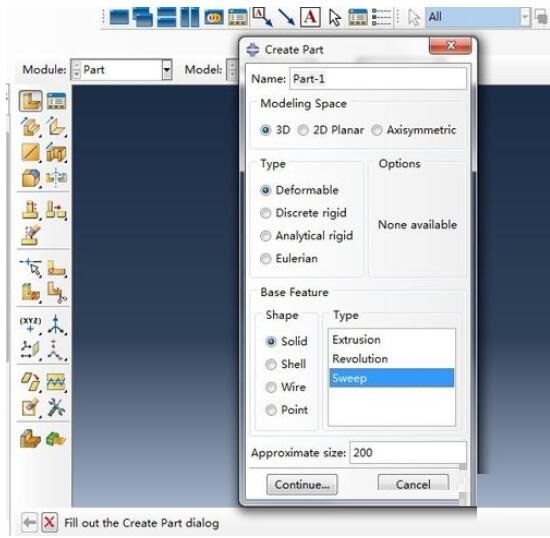

      打开abaqus，选择part模块下的creat part部件，type选择sweep(扫略)类型建模，点击鼠标中键确定后进入草图模式。

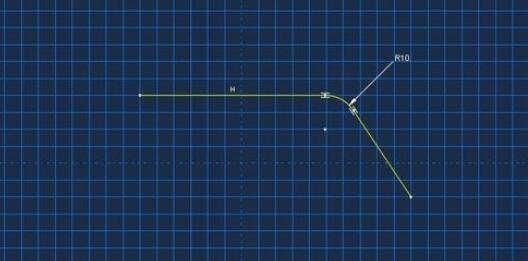

      在草图模式中画出管道的扫略路径，如下图所示，随后点击鼠标中键或者窗口下的done确定进入新的草图界面绘制扫略平面。

      扫略平面绘制

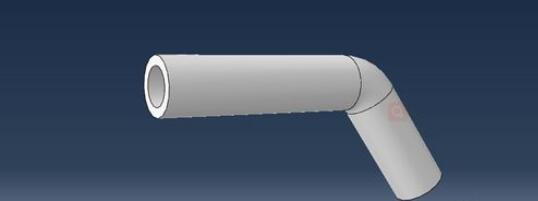

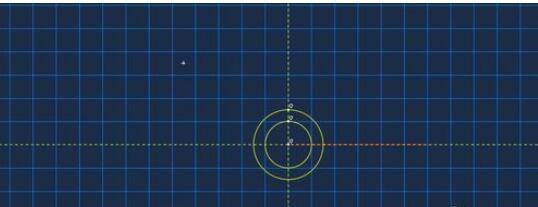

      在新的sketch界面绘制出管道截面，分别是外圆和内圆，然后点击鼠标中键或者done，即完成沿路径对该管道截面的扫略，得到想要的弯管模型。

      相信你们看完了上文所描述的ABAQUS建立弯管模型的具体操作方法，大家应该都学会了吧!
