PCVX公路涵洞CAD系统是一款专为公路与桥梁工程设计的专业计算机辅助设计软件。该系统深度集成于AutoCAD平台，专注于涵洞结构的快速参数化设计与出图。其核心功能在于能够根据地形数据、水文计算参数及规范要求，智能生成并优化圆管涵、盖板涵、箱涵等多种涵洞类型的平面、立面、剖面图及钢筋构造图，同时自动计算工程数量。该软件极大地提升了设计效率与准确性，将工程师从繁琐的重复绘图中解放出来，是公路、市政工程设计单位进行涵洞设计的标准化和智能化核心工具。

软件亮点

提高设计效率：用户平均每3~5分钟即可完成一道涵洞的设计，设计效率较手工绘图提高了十倍以上。

保障设计质量：符合新规范的力学计算和水利计算要求，确保设计结果的准确性和可靠性。

促进协同工作：提供导出和导入文件功能，便于设计人员之间的协同工作。

软件特色

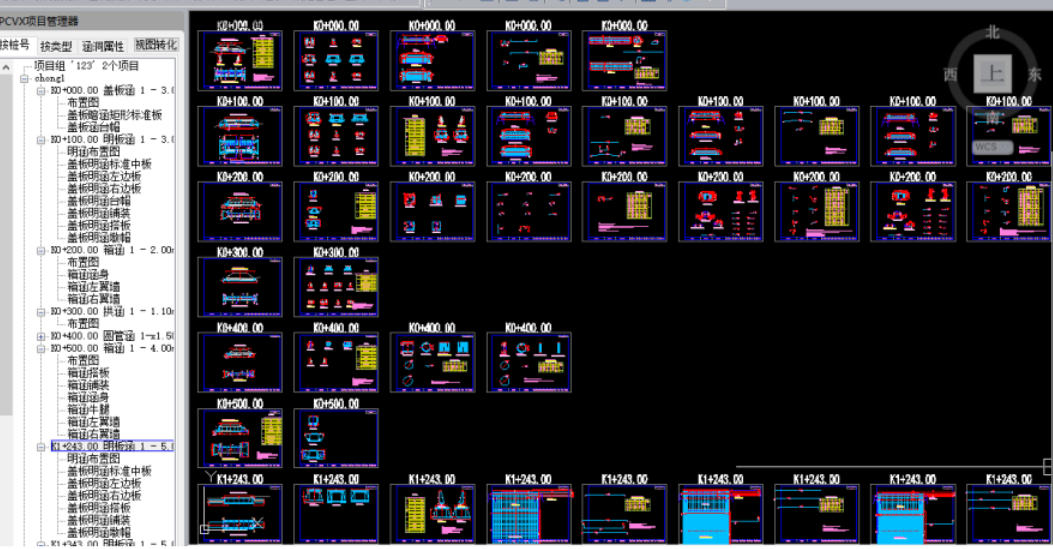

直观界面导航：

采用TAB界面风格和大量快捷键与工具条，提高操作效率。

项目管理器、属性窗口、命令行等界面元素布局合理，便于用户快速上手。

多样化参数输入：

支持直接输入、鼠标点取输入、文本拷贝、文本导入、来自路线引擎、可视化标准断面的输入、从CAD中导入或输入数据等多种路基设计参数输入方式。

高效建模与分析：

提供用户友好的界面，快速建立涵洞几何模型，并自动生成计算网格。

支持涵洞设计过程中设计图和细部构造图的实时绘制与更新，实现所见即所得的设计体验。

软件功能

---

多类型涵洞设计：

支持盖板明涵、盖板暗涵、拱涵、管形涵（包括波纹管涵洞、圆管涵、倒虹吸涵洞）、箱涵等7种涵洞类型的设计。

涵洞孔数支持任意孔（小于等于10孔）的布置，布置形式灵活，支持斜交正做和斜交斜做。

丰富洞口形式：

提供八字墙、锥坡、进口急流槽、护坡边沟、边沟跌井、铺砌、排水沟、阶梯急流槽、倒虹吸竖井、跌水井、跌水、管道、阶梯、挑坎、扭坡洞口、直墙及不设置洞口等19种洞口形式。

其中10种形式可作为附加洞口，满足复杂工程需求。

智能化设计功能：

动态双向驱动导航：快速了解各设计参数的含义，提高设计效率。

智能辅助排版：方便快捷地完成图纸排版工作。

沉降缝设计：支持沉降缝的自动布置、合并和拆分，增强设计灵活性。

阶梯涵设计：提供系统设置和用户自定义设置两种方式，实现阶梯涵的自动化和自由化设计。

实时计算与统计：

支持工程量的实时计算与自动统计，减少手动计算的错误及工作量。

提供力学计算模块，符合新规范的力学计算和水利计算要求。

兼容性与扩展性：

基于CAD平台开发，支持AutoCAD 2000~CAD 2011环境，方便用户使用。

提供开放的路线CAD数据接口，兼容多种路线设计软件数据，如海德路线格式、路线大师格式、纬地路线格式等。

支持用户灵活定制数量汇总表版式，满足个性化需求。

常见问题

---

正式版本被识别为试用版本

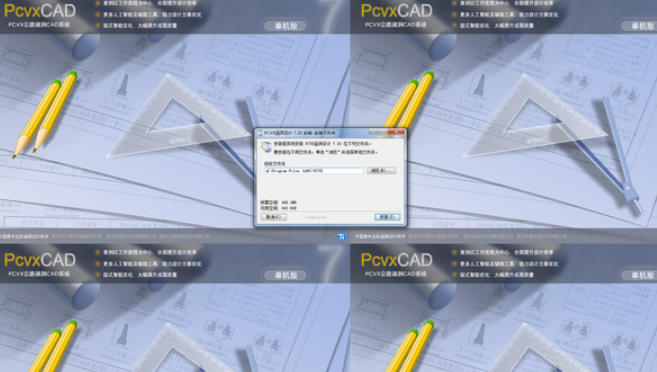

原因：可能使用了错误的安装包或未正确安装软件锁驱动。

解决方案：

确保使用光盘下的安装包重新安装。

检查软件锁的灯是否亮起，若不亮则检测驱动或硬件接口问题。

验证是否删除了以前的PCVX版本（通过控制面板的“添加删除程序”检查）。

若主程序被破坏，卸载后关闭杀毒软件，重新正确安装PCVX。
