Ncstudio是上海维宏电子科技股份有限公司自主研发的专业雕刻机运动控制系统，专为数控雕刻设备打造，运行稳定、控制精准。软件基于Microsoft Windows操作系统开发，充分利用32位计算与多任务处理优势，运行高效流畅。可广泛适配各类雕刻机设备，实现高精度运动控制与加工指令执行，操作简便、兼容性强，能有效提升雕刻加工效率与成品精度。适用于广告、木工、石材、模具等多种雕刻加工场景，是数控雕刻行业可靠实用的控制系统。

相关软件	版本说明	下载地址
multisim10	中文免费版	查看
protel dxp 2004	pcb线路板设计	查看
proteus模拟仿真软件	单片机	查看
Machining仿真软件	数控机床	查看

软件亮点

三维模拟显示与仿真：支持三维模拟显示功能，用户可以从各个角度观察三维加工结果；同时提供仿真功能，可以在极短的时间内完成加工程序的仿真加工，检查加工程序是否出错，并准确计算出实际加工所需的时间。

强大日志功能：系统提供功能强大的日志功能，帮助用户查看详细的加工信息和系统诊断。

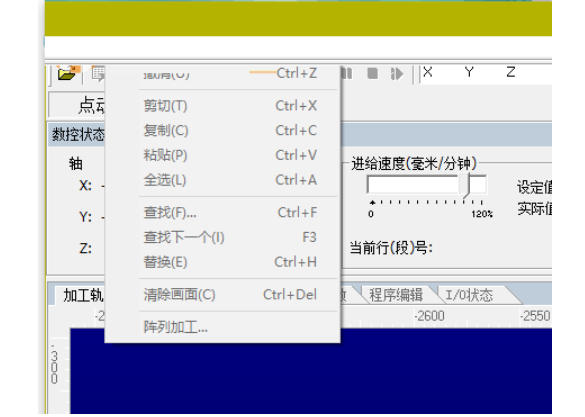

内置文件管理器与编辑器：用户可以在内置的文件管理器中管理加工程序文件，并随时将加工文件调入编辑器内进行编辑和修改。

软件功能

多轴控制：Ncstudio基本配置为三个运动轴，并可以进一步扩充，支持数控转台，满足复杂加工需求。

广泛兼容性：支持ISO标准的G指令、HP绘图仪（HP PLT）格式和精雕加工（ENG）格式，可直接使用UG、MASTERCAM、CASMATE、Art CAM、AUTOCAD、CorelDraw等多种CAD/CAM软件生成的文件。

手动与自动操作：既支持通过机床输入设备（如手持设备）操纵机床，也支持通过计算机输入设备（如键盘、鼠标）完成手动操作，同时具备自动加工功能。

增量进给：方便用户精确设定进给量，且步长可灵活调整。

用户数据输入（MDI）功能：用户可以在线输入G指令并立即执行，提高操作灵活性。

高级加工指令：支持铣底、勾边等高级加工功能，用户只需简单输入几个参数即可完成。

单步模式：支持将加工任务设置为单步模式，便于错误诊断和故障恢复。

断点记忆与跳段执行：支持断点记忆和跳段执行等高级自动功能，提高加工连续性和效率。

软件特色

工件原点管理：支持保存和恢复工件原点功能，方便用户快速定位加工位置。

自动对刀：支持固定对刀、浮动对刀等多种对刀方式，提高对刀精度和效率。

进给倍率在线调整：在加工过程中，用户可以随时调整进给倍率，最小到0（相当于暂停加工），最大到120%。

高速平滑速度连接：采用独有的加工速度自适应预测算法，根据连接速度的大小、方向、最大加速度以及前向预测功能，自适应地决定当前指令与下一条指令间的衔接速度，提高加工效率和加工质量。

安装步骤

1、双击打开Ncstudio软件安装程序，进入安装向导，点击下一步继续安装

2、在选择目的地位置界面，点击浏览可更改软件的安装位置，点击下一步继续安装

3、选择程序界面以及准备安装界面默认选择下一步即可

4、安装完成后，可自行选择是否立即重启电脑

常见问题

---

硬件操作失败：

问题描述：打开Ncstudio软件时提示“硬件操作失败，强烈建议重新启动程序并检查硬件”。

可能原因：控制卡未插好、驱动未正确安装、数据线连接问题、维宏卡出现问题等。

解决方案：

重新插拔控制卡，或更换PCI插槽。

在设备管理器中检查是否有维宏控制卡选项，若无则说明驱动未正确安装，需手动安装驱动。

检查数据线连接是否牢固，尝试重新连接。

更换维宏卡进行测试。

更新日志

      1、在厂商参数中，增加了主轴参数，支持主轴最高转速、启动(停止)延时

      2、完善了对主轴转速控制的支持：主轴转速存储、转速提示

      3、在驱动程序(pcimc3a)中，增加了手轮支持

      4、在厂商参数画面中，增加了手轮参数

      5、把固定对刀块位置参数化

      6、在工具条上添加“仿真”按钮

      7、在工具条上，增加了“直接定位”功能

      8、关闭在转台方式下Y轴限位报警

      9、修正了条件指令，使对刀、回机械原点等功能更准确
