UG NX 2023

UG NX 2023 最新版

软件大小:57.00KB
软件类型:国产软件
软件语言:简体
软件授权:免费软件
软件分类: 3D制作类
支持系统:

      UG NX 2023最新版是一款功能强大的三维设计软件。UG NX 2023官方版让您能够直接使用其他 CAD 系统创建的模型。UG NX 2023最新版您可以快速、轻松、高效地导入和修改来自任何来源的 CAD 几何体。解决方案是多 CAD 协同设计的理想之选。

基本简介

      UG NX 2023最新版是一款功能强大的三维设计软件,能够帮助用户轻松快速地进行各种三维模型的创建,让产品的开发设计更加清晰。UG NX 2023最新版能够以更快的速度和更高的效率完成各种类型的设计任务,涵盖从 2D 布局到 3D 建模、装配设计、制图和文档记录的各个方面。

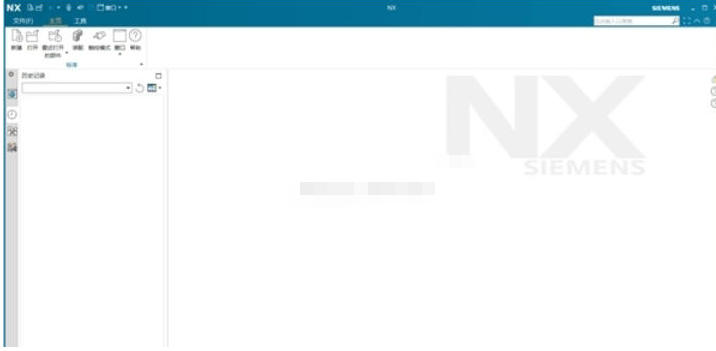

截图

功能介绍

      UG NX 2023最新版功能如下:

      一、设计

      1、快速、灵活、高效的产品设计

      设计工具拥有强大的能力、丰富的功能和极高的生产效率。 您能够以更快的速度和更高的效率完成各种类型的设计任务,涵盖从 2D 布局到 3D 建模、装配设计、制图和文档记录的各个方面。

      2、无缝利用来自其他 CAD 系统的数据

      通过同步建模技术,让您能够直接使用其他 CAD 系统创建的模型。 您可以快速、轻松、高效地导入和修改来自任何来源的 CAD 几何体。解决方案是多 CAD 协同设计的理想之选。

      3、依托强大的功能处理复杂的产品

      装配设计工具已为更复杂的装配做好准备,即使面对具有数千个零件的装配,也能从容应对。 您可以利用创建完整的多 CAD 数字样机,从而快速识别和解决问题。

      4、集成设计验证

      为了帮助您满足客户和工程师的要求,提供了自动化集成设计验证功能。 您可以持续监控设计是否符合公司和行业标准,更轻松地交付实现自身目标、满足客户要求的设计。

      5、可视化分析改善了决策流程

      借助可视化报告和分析,您可以即时收集产品和流程信息,在 3D 设计环境中呈现这些信息所产生的影响。 PLM 数据可视化合成能够加快设计流程,改善决策水平。

      6、将开发时间缩短 30% 以上

      设计工具采用突破性技术、高效的交互方式和简化的工作流程,有助于您以远比其他 CAD 系统更快的速度完成设计任务。

      7、增加每年推出的新产品数量

      通过提高设计生产效率和吞吐量,能够帮助您的工程师团队探索更多机会、开发更多产品,而无需投入更多资源。

      8、将交付周期缩短 35%

      采用集成式设计、仿真、工装和制造,能够帮助您改善和简化开发过程,从更初的概念设计到车间生产都使用相同的知识和数据。

      二、仿真

      1、快速高效的前/后处理

      准备仿真模型是一个多步流程,包括导入和编辑 CAD 几何体、网格划分和连接组件、编辑材料属性、定义边界、加载条件,以及导出为合适的解算器数据格式。 因此,分析人员将长达 80% 的时间花在准备仿真模型上便不足为奇。

      Simcenter 3D 可大幅减少您花在准备仿真模型上的时间。 对于需要进行高端分析的资深分析人员,Simcenter 可以提供所有优质网格划分功能、边界条件和解算器接口。 但是与所有其他前处理器相比,Simcenter 3D 的独到之处在于其具有先进的几何体引擎,支持对多 CAD 数据进行直观的几何模型编辑和分析模型关联性。 与传统有限元建模工具相比,它能够使建模时间缩短 70% 之多,主要原因在于它将强大的几何体引擎与强健的分析建模命令紧密集成在一起。

      2、结构分析

      了解部件或产品装配体在应力或振动条件下如何响应在任何行业中都是至关重要的,但随着产品和材料越来越复杂,除了线性静力学和动力学分析,工程师还需要其他工具。

      Simcenter 3D 将各种结构分析问题所需的解决方案集成在同一个用户环境中。 工程师不再需要分别为线性静力学分析、疲劳分析以及非线性分析准备单独的工具。 因此,工程部门可以整合分析工具,而工程师只需要熟悉一个用户界面。 Simcenter 结构分析功能由 NX Nastran 支持,它是在计算性能、准确性、可靠性和可扩展性方面都很出色的 FEA 解算器。

      Simcenter 3D 还支持其他商业有限元解算器(例如 MS Samcef、Ansys、Abaqus、LS-Dyna 和 MSC Nastran)提供的结构分析解决方案。

      3、声学分析

      更大限度减少噪声并优化音质您的客户是否期待更安静的产品? 您的竞争对手是否正通过改进音质获得竞争优势? 日趋严格的噪声排放法规是否影响您的产品销售? 您是否希望能减少用于预测声场的时间,或者希望发动机升速试验等复杂工作所用时间能缩短数周?

      过去,由于成本和时间限制,参数化分析和设计改进完全不可行。 选择是在开发阶段后期,运用昂贵的方式进行弥补,然而此时已失去设计灵活性。

      使用 Simcenter 3D 进行声学分析可以帮助您克服这些挑战。 Simcenter 3D 在集成式环境中提供内场和外场声学分析,帮助您在早期设计阶段做出明智决策,从而能够优化产品的声学性能。 Simcenter 3D 的统一且可扩展建模环境与高效解算器和易于解读的可视化功能更优结合,让您能够快速获得对产品声学性能的预测。

      4、热分析

      真实热传导仿真

      热管理是各种产品的首要考虑事项,包括工业机械、汽车和消费电子。 任何热管理解决方案的目标都是将产品温度维持在性能更优的范围内。 实现这一目标可能要求以被动或主动管理的方式减少或增加热量,可使用热分析软件进行评估。 Simcenter 3D 解决方案包括全面一流的热仿真功能,可帮助您了解产品的热特征,继而调整您的热管理解决方案以实现更佳性能。

      5、多物理场

      简化了多物理场仿真工作流程为了对真实条件进行仿真,分析人员必须考虑同时发生的多种不同物理现象的影响,例如结构动力学、热传导、流体流动、非线性材料行为和运动。 通常,一个物理领域的效应还会影响某个产品在其他物理领域的行为特性。 例如,热-结构组合效应对于喷气式发动机工程意义重大。 因此,了解多物理场行为是准确预测产品性能所面临的主要挑战。

      Simcenter 3D 简化了开展多物理场仿真的流程。 该集成建模环境消除了容易出错的外部数据传递,而将多物理场耦合分析链接在一起。 更方便的多物理场仿真工作流程,意味着您可以将更多的时间用于更准确仿真真实世界条件下的产品。

      6、仿真自动化和可扩展性

      通过统一且可扩展的仿真环境改进团队灵活性

      事实证明,相对于物理测试,仿真是一个更具时间效益和成本效益的替代方法,能够在更短的时间期限内考虑更多可供选择的设计方案。 当今企业正寻求扩大仿真应用范围,但流程自动化和软件操作方面的人力和工具限制导致仿真团队资源受到很大约束。

      Simcenter 3D 可以帮助扩大仿真应用范围,让仿真团队能够灵活响应需求波动。 借助 Simcenter 3D 的统一且可扩展环境,仿真团队能够捕捉和自动化仿真工作流。 此外,仿真专家可以编写指导性仿真流程,供初级工程师用于建立更加灵活且能更快应对紧迫问题的仿真团队。

      三、制造

      1、先进的制造解决方案帮助制定更明智的产品决策

      生产的成功依赖于制造计划的质量和全面性。 为了做到真正有效,零件制造计划必须完整准确,并在需要时立即交付于生产。

      Siemens NX 2000提供从计算机辅助制造 (CAM) 与工装设计软件到机床控制器的全面解决方案,可在您定义制造计划并在车间执行计划时为您提供支持。

      2、集成式软件应用程序和设备

      PLM Software 提供全面的软件包,它将 CAD、CAM、CAE 和 CMM 编程应用程序全部集成在一个系统中,为您的各种制造工程需求提供支持。 此外,Sinumerik 机床控制器能帮助您满足从车间制造到大批量生产的各种生产自动化需求。

      3、数据和过程管理

      借助 Teamcenter 提供的数据和过程管理,制造工程和生产团队能够使用单一信息源协同工作。 这可以帮助您避免使用多个数据库、重用经验证的方法、管理刀具,并将工作数据包直接连接到执行点。

      4、将计划与生产紧密结合

      通过将 PLM 连接到生产系统,您可以直接从车间访问制造规划数据。 而通过将 Teamcenter 和用于直接数控 (DNC) 及刀具管理的车间系统相连接,您可以将加工数据和刀具清单信息直接发送到 CNC 机床。

      5、缩短 NC 编程和加工时间

      提高表面精加工水平、精度和零件质量

      缩短生产时间并减少错误

      提高新机床部署的成功率

      更大限度提高制造资源的利用率

软件特色

      UG NX 2023最新版特色如下:

      1、计和风格造型

      为那些培养创造性和产品技术革新的 工业设计和风格提供了强有力的解决方案。利用建模,工业设计师能够迅速地建立和改进复杂的产品形状, 并且使用先进的渲染和可视化工具来最大限度地满足设计概念的审美要求。

      2、仿真、确认和优化

      允许制造商以数字化的方式仿真、确认和优化产品及其开发过程。通过在开发周期中较早地运用数字化仿真性能,制造商可以改善产品质量,同时减少或消除对于物理样机的昂贵耗时的设计、构建,以及对变更周期的依赖。

      3、产品设计

      Siemens NX 2000包括了世界上最强大、最广泛的产品设计应用模块。具有高性能的机械设计和制图功能,为制造设计提供了高性能和灵活性,以满足客户设计任何复杂产品的需要。优于通用的设计工具,具有专业的 管路和线路设计系统、钣金模块、专用塑料件设计模块和其他行业设计所需的专业应用程序。

      4、NC加工

      加工基础模块提供联接所有加工模块的基础框架,它为UG所有加工模块提供一个相同的、 界面友好的图形化窗口环境,用户可以在图形方式下观测刀具沿轨迹运动的情况并可对其进行图形化修改:如对刀具轨迹进行延伸、缩短或修改等。该模块同时提供通用的点位加工编程功能,可用于钻孔、攻丝和镗孔等加工编程。该模块交互界面可按用户需求进行灵活的用户化修改和剪裁,并可定义标准化刀具库、加工工艺参数样板库使初加工、半精加工、精加工等操作常用参数标准化,以减少使用培训时间并优化加工工艺。所有模块都可在实体模型上直接生成加工程序,并保持与实体模型全相关。加工后置处理模块使用户可方便地建立自己的加工后置处理程序,该模块适用于世界上几乎所有主流 NC机床和加工中心,该模块在多年的应用实践中已被证明适用于2~5轴或更多轴的铣削加工、2~4轴的车削加工和电火花线切割。

      5、MoldWizard(注塑模向导)

      MoldWizard(注塑模向导)针对注塑模具设计的专业模块,模块中配有常用的模架库和标准件,用户可以根据自己的需要方便的进行调整用,还可以进行标准件的自我开发,很大程度上提高了模具设计效率。

      MoldWizard(注塑模向导)模块提供了整个模具设计流程,包括产品装载、排位布局、分型、模架加载、浇注系统、冷却系统以及工程制图等。整个设计过程非常直观、快捷,它的应用设计让普通设计者也能完成一些中、高难度的模具设计。

      6、模具设计

      当今较为流行的一种模具设计软件,主要是因为其功能强大,模具设计的流程很多,其中分模就是其中关建的一步。分模有两种:一种是自动的,另一种是手动的,当然也不是纯粹的手动,也要用到自动分模工具条的命令,即模具导向。

      自动分模的过程

      1)分析产品,定位坐标,使Z轴方向和脱模方向一致。

      2)塑模部件验证,设置颜色面。

      3)补靠破孔

      4)拉出分型面

      5)抽取颜色面,将其与分型面和补孔的片体缝合,使之成为一个片体。

      6)做箱体包裹整个产品,用5缝好的片体分割。

      7)分出上下模具后,看是那个与产品重合,重合的那边用产品求差就可以了。

      手动分模的步骤就大概就这样,手动分模具有很大的优势,是利用MOLDWIZARD分模所达不到的,在现场自动分模基本上是行不通。但是里面的命令是比较的好用的,我们可以用的有关命令来提高我们的工作效率。

      7、Postbuilder

      准确的说是软件的一部分,强大的CAM/CNC后置处理器。

      8、Nastran

      与NASA的Nastran同根同组,是军工及航空航天业强大的CAE软件,主要应用于线性问题求解。

      9、I-DEAS

      军方用高端软件,福特和日产使用,常用在CAE领域

      10、SolidEdge

      Solid Edge是一款功能强大的三维计算机辅助设计软件,允许制造公司开展富有洞察力的设计并通过降低成本同时增加顶线收入来取得竞争优势。独特的Solid Edge 洞察力技术把设计管理能力直接嵌入到CAD内部,向整个组织的设计意图提供洞察力,并加强协同。Solid Edge 出色的核心建模和工作流程所补充的洞察力极大地缓解了设计越来越复杂产品的压力,以适应不断变化的市场需求。Solid Edge在全世界范围内拥有广泛的用户群体,包含来自世界数千家公司的设计人员,这些公司包括Alcoa、NEC 工程和沃尔沃。Solid Edge 航行者程序包括200 套集成的 工程软件程序和计算机硬件解决方案。这个仅为机械用库及管道设计用库。

      11、Imageware

      广泛应用于汽车、航空、航天、消费家电、模具、计算机零部件领域。拥有广大的用户群,如BMW、Boeing、GM、Chrysler、Ford、raytheon、Toyota。 Imageware为自由曲面产品设计方面的所有关键领域提供了应用驱动的解决方案。空前先进的技术保证了用户能在更短的时间内进行设计、逆向工程,并精确地构建和完全地检测高质量自由曲面。最新的产品版本更注重于高级曲面、3D检测、逆向工程和多边形造型,为产品的设计、工程和制造营造了一个直觉的柔性设计环境。

软件特别说明

      网盘提取码:mllg

UG NX 2023下载地址

Windows版下载
